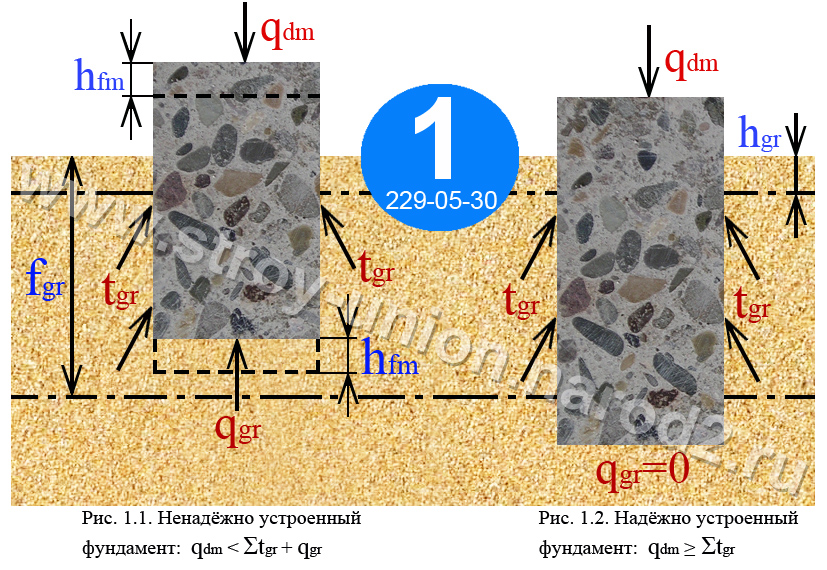

Рис.1. Надёжным является фундамент, деформации которого в течение всего срока эксплуатации не превышают значений, допустимых для конструкций дома. В зимний период верхние слои грунта промерзают, а содержащаяся в них вода расширяется. Вспомним простейший школьный опыт с оставленной на морозе бутылкой с водой: понятно, что бутылку разорвет на части. Примерно то же происходит с почвой. Она вспучивается, и тем сильнее, чем больше содержится воды в замёрзшем слое. Коэффициент расширения у сильнопучинистых грунтов обычно 10%, а иногда достигает 12%. Чтобы фундамент не деформировался, нагрузки от дома должны быть больше или равны касательных сил пучения, возникающих по боковым граням заглублённого в грунт фундамента и силы, действующей на его «подошву» снизу. Обозначения: qdm – нагрузка от дома; qgr – cила пучения грунта, действующая на подошву фундамента; tgr – касательные силы пучения грунта; fgr – глубина промерзания грунта; hgr – величина пучения грунта; hfm – величина деформации фундамента.

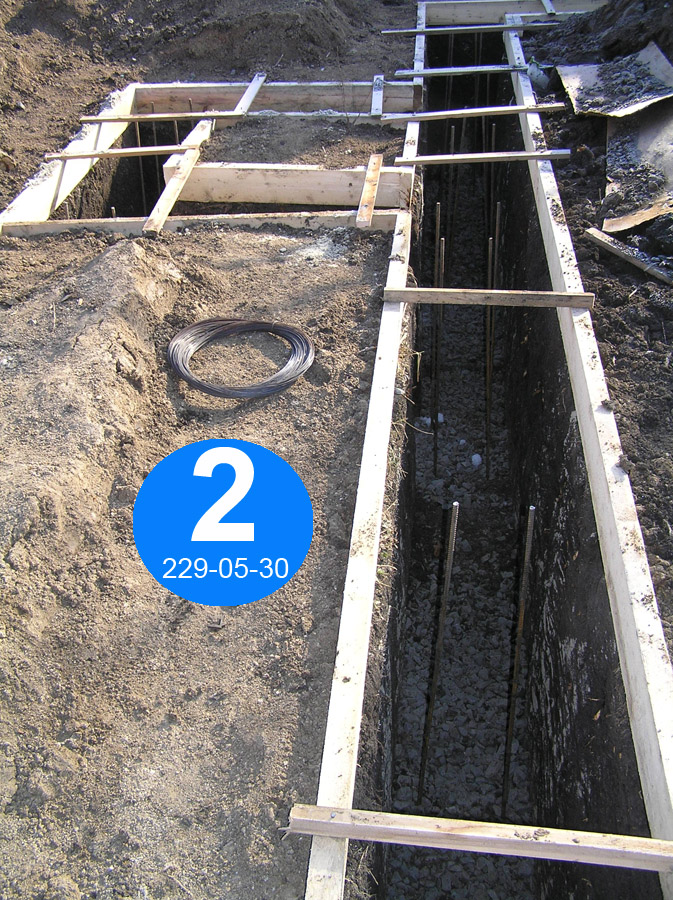

Фото 2. В большинстве случаев мы используем ленточный фундамент. Выкапываем траншею глубиной 1,40 м, укрепляем края брусом, заполняем дно гравийно-песчаной «подушкой», монтируем каркас из арматуры Ø12 мм. На фото Вы видите вертикальные опоры, к которым впоследствии горизонтально приваривается арматура в пять рядов. Фото 3. Траншея заливается бетоном М200, произведённом в заводских условиях с применением отечественного (не турецкого) цемента. Имеются соответствующие документы. Таким образом, получается ленточный фундамент шириной 55 см, глубиной 1,20 м, покоящийся на гравийно-песчаной «подушке».

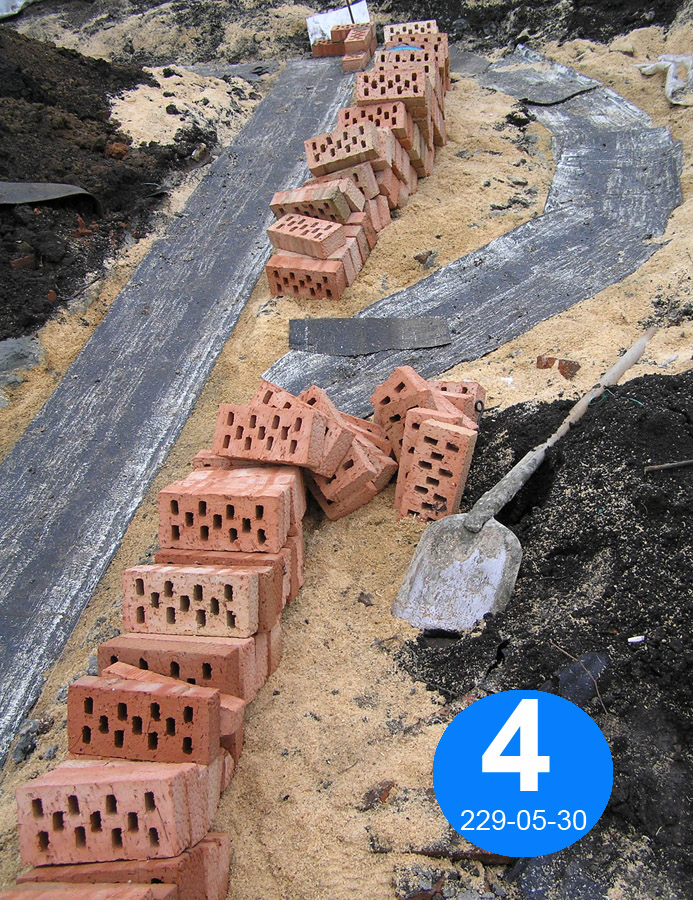

Фото 4. Должным образом устроенный фундамент «выстаивается» положенное время. Этот период вынужденного бездействия очень важен – бетон набирает необходимую прочность и в дальнейшем служит надёжной опорой дома. Вы будете избавлены от трещин в стене и прочих неприятностей. На фото Вы видите фрагмент фундамента дома Проекта 1Э-80. Фото 5. Цоколь выкладывается влагоотталкивающим кирпичом М150 «Черепашка», внутренний объём заполняется песком и уплотняется. Производится монтаж системы канализации, выводится патрубок системы водоснабжения. Сверху укладывается арматура Ø12 мм в виде сетки с размером ячеек 15×15 см . На фото Вы видите цоколь коттеджа Проекта 2МТ-138.

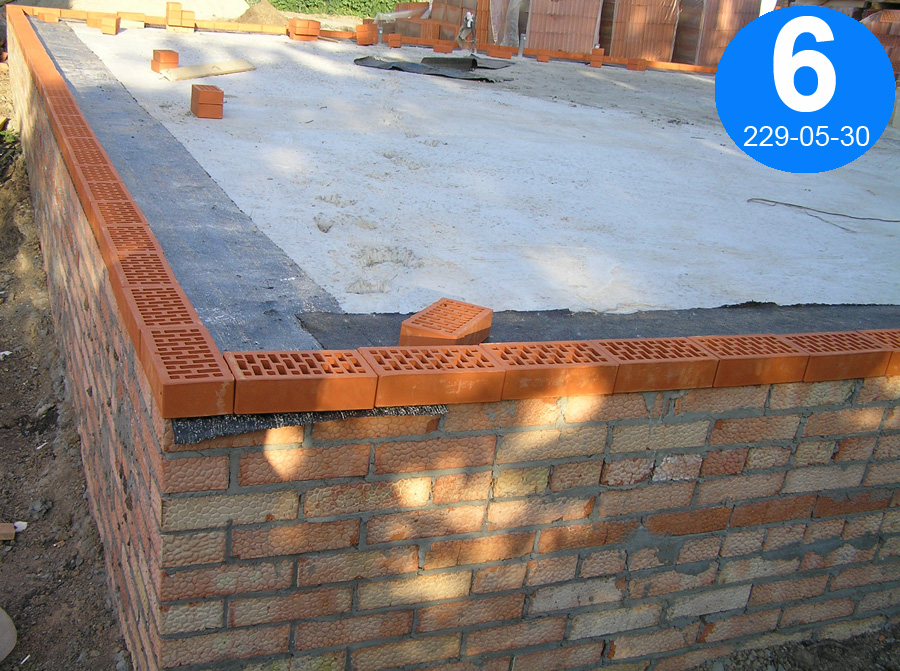

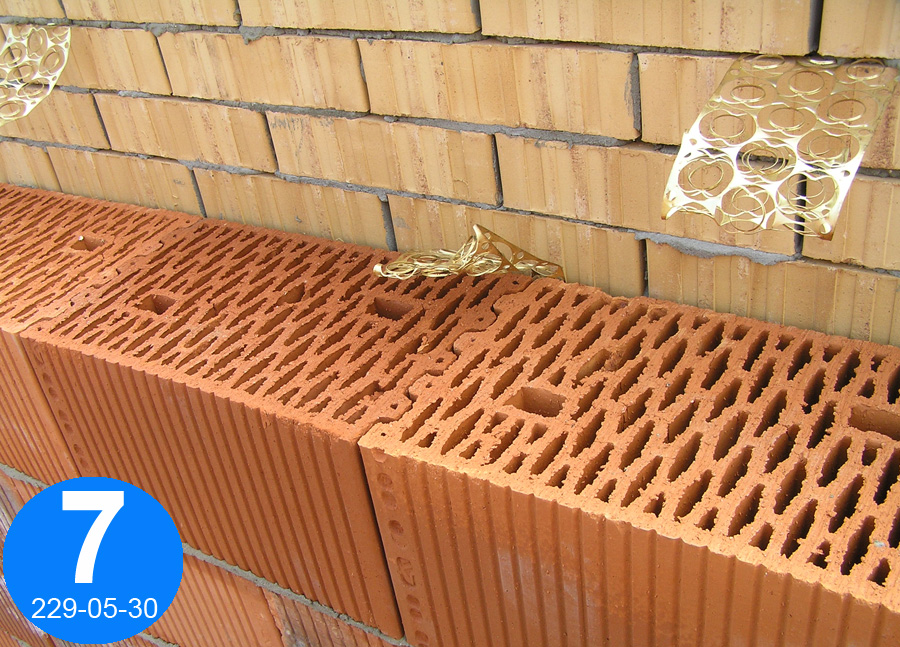

Фото 6. Подготовленное пространство заливается бетоном М200 заводского изготовления. В итоге получается монолитная железобетонная плита толщиной 20 см. Основа дома – готова. Фото 7. Мы используем экологически чистую технологию возведения стен, применяя 100%-ую «керамику»: снаружи – облицовочный керамический кирпич надёжных производителей, изнутри – поризованный керамический блок Poromax-250 или, по желанию Заказчика, Poromax-380 (в первом случае толщина стен составляет 40 см, во втором – 53 см). Оба слоя связаны между собой армирующей медной лентой. Технология гарантирует, что владельцы дома при самых сильных морозах будут жить в тепле, а в летнюю жару наслаждаться освежающей прохладой. Фото 11. Возведение «коробки» 2-этажного дома занимает от одного до полутора месяцев, в зависимости от сложности проекта и состояния погоды. Фото 13. Крыша покрывается оцинкованной металлочерепицей. В качестве утеплителя мы используем задувную вату – технология гарантирует высочайшие теплоизоляционные свойства. Впоследствии монтируются водосточные жёлобы и трубы. Фото 15. В стандартную комплектацию дома входит установка водяных тёплых полов, работающих от газового котла. Мы используем бесшовную металлопластиковую трубу, под которой монтируем фольгированный утеплитель. В дальнейшем строго по уровню устанавливаются маяки и заливается «чистовая» стяжка, на которую можно класть ламинат или другое покрытие. В дальней части коридора Вы видите газовую «пушку», с помощью которой мы сушим дом, чтобы к моменту Вашего вселения он был максимально сухим.
© ООО «Строй-Юнион» 2003 – 2013 |

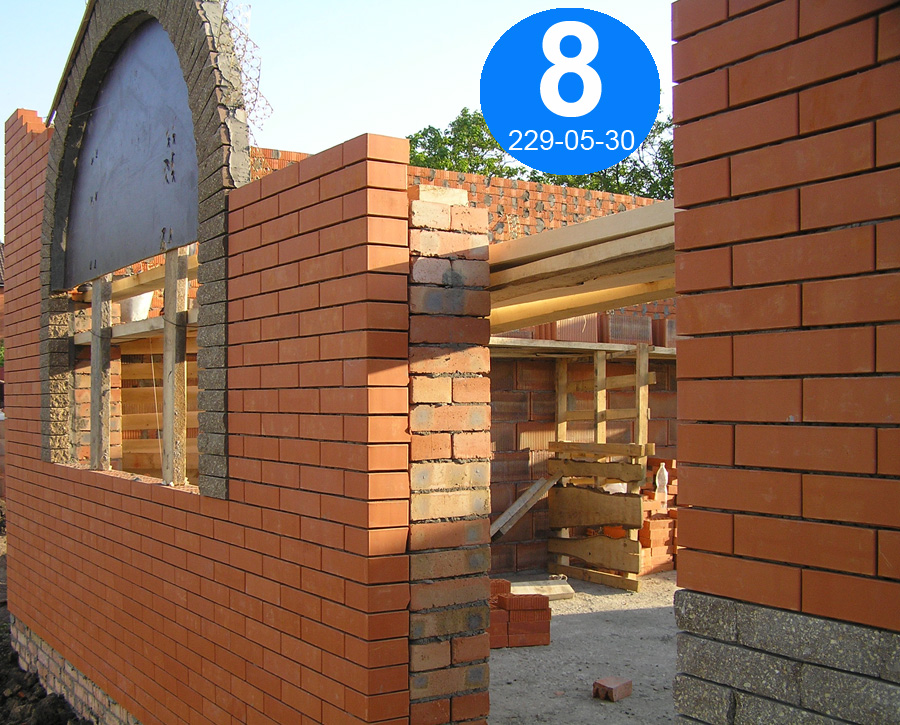

Фото 8. Возможны любые эстетические решения по цвету стен и обрамлению оконных проёмов. Кстати, и сами окна могут быть самой разной формы. На фото Вы видите фасад дома Проекта 1А-75.

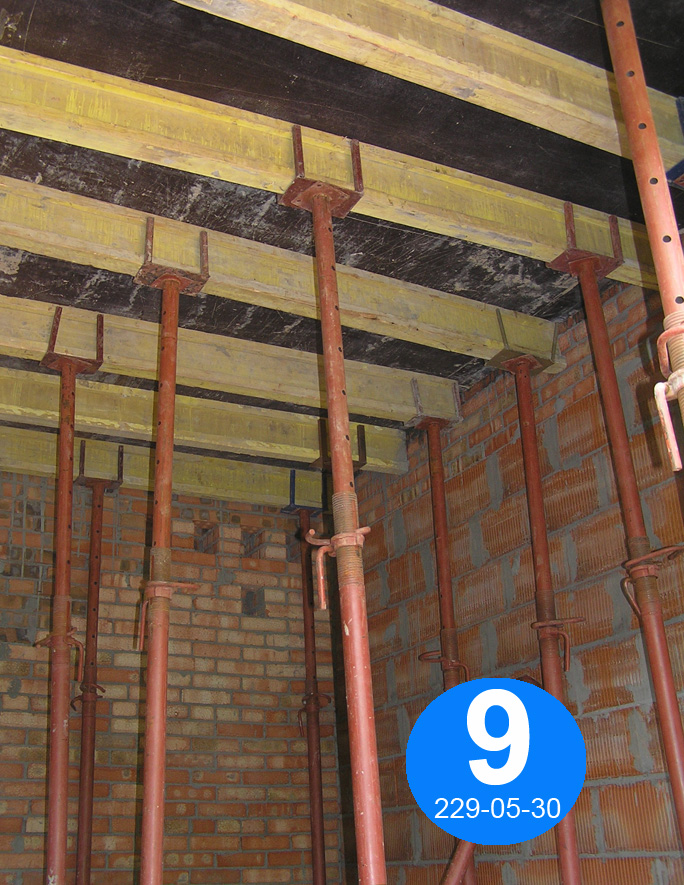

Фото 9. При строительстве 2- и более этажного дома, между этажами мы заливаем монолитную железобетонную плиту М300 толщиной 20 см. Все межкомнатные перегородки выполнены из кирпича М125. В левой части фотографии Вы видите стену между кухней и санузлом, предусмотрены вытяжные отверстия для подключения котла, монтажа печной вытяжки, вентиляции помещения. Фото 10. Если Заказчик желает балкон на 2-ом этаже, то при изготовлении межэтажной монолитной плиты предусматривается «вылет». Таким образом, основание балкона является единым целым с железобетонным перекрытием. Фото 12. Каркас крыши монтируется из балок 50×150 мм, обработанных ОБЗ (огне-биозащитой). Коробá крыши подшиваются снизу металлопрофилем (профлистом) S8. Фото 14. Стены штукатурятся «дышащим» цементно-известковым раствором. Предварительно строго по уровню устанавливаются маяки – это гарантия того, что стены будут идеально ровными. В дальнейшем стены шпатлюются, а стыки смежных стен укрепляются металлическими уголками. Обратите внимание: электрическая проводка входит в базовую комплектацию. Мы используем медный кабель с монтажом счётчика, автоматов, контура заземления. Фото 16. Сердцем системы отопления, включающей алюминиевые радиаторы и тёплые полы, является 2-контурный газовый котёл. В настоящее время мы используем очень экономичные котлы производства Италии. Узел управления состоит из термосмесителя и циркуляционного насоса. Следить за температурой Вы сможете с помощью ЖК-дисплея. Фото 17. Дом сдаётся Заказчику в комплектации под чистовую отделку. Это означает, что полы и стены идеально ровные, остаётся наклеить обои и постелить напольное покрытие. Введены газ, свет, вода, установлены соответствующие счётчики, имеются необходимые документы. В правой части фотографии Вы видите ТВ-кабель, выводы которого предусмотрены в каждой жилой комнате для подключения телевизора – это подарок Вам от нашей фирмы. |
